在工業生產場景中，壓縮空氣作為“第四大能源”，其輸送系統的合理性直接決定生產效率與運營成本。據行業數據統計，不合理的壓縮空氣管道設計會導致15%-30%的壓力損失，間接造成生產線能耗增加、設備故障率上升。本文將從選型、布局、安全規范三大核心維度，拆解車間壓縮空氣管道安裝的關鍵要點，助力企業搭建高效、穩定的壓縮空氣輸送網絡。

一、管道選型：選對材質與規格，從源頭降低能耗損失

壓縮空氣管道的選型是系統高效運行的基礎，錯誤的材質或規格選擇，不僅會引發管道腐蝕、堵塞等問題，還會因沿程阻力過大導致壓力衰減，增加空壓機的無效能耗。企業需從“材質適配場景”“規格匹配流量”兩大維度綜合決策。

（一）材質選型：根據工況匹配耐腐、低阻材料

不同生產環境對管道材質的要求差異顯著，盲目選用通用材質易引發后期維護難題。目前主流的管道材質主要分為四類，其適用場景與核心優勢如下：

無縫鋼管：傳統工業車間的常用選擇，具有高強度、耐高壓（可承受1.6MPa以上壓力）的特點，適合焊接連接。但需注意，無縫鋼管內壁易生銹，長期使用會產生鐵屑雜質，污染壓縮空氣，因此必須配合定期酸洗除銹與干燥處理，更適合對空氣質量要求較低的重型機械加工、鑄造等行業。

不銹鋼管（304/316L）：針對食品、醫藥、電子等對空氣質量有嚴格要求的行業，不銹鋼管是最優解。其內壁光滑（粗糙度Ra≤0.8μm），不易滋生細菌與銹蝕，能避免壓縮空氣攜帶雜質污染產品；同時具備良好的耐腐蝕性，可適應潮濕、多粉塵的車間環境。不過，不銹鋼管的成本較高，安裝時需采用氬弧焊或?qū)Ｓ每▔菏竭B接，適合預算充足且對潔凈度要求高的場景。

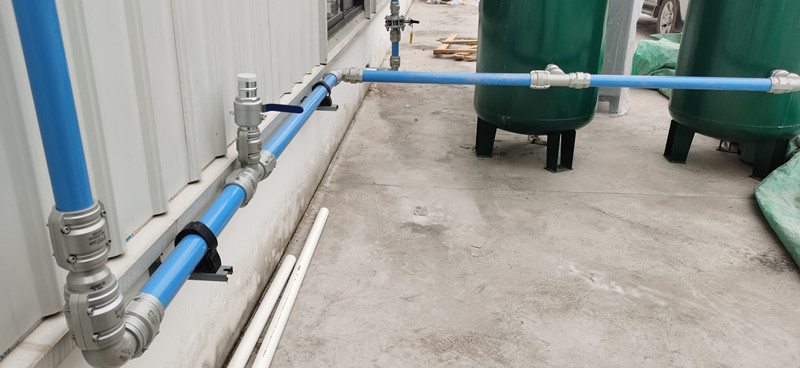

鋁合金管：近年來工業車間的“性價比之選”，兼具輕量化（重量僅為鋼管的1/3）與低阻力優勢。鋁合金管內壁經過陽極氧化處理，光滑且不易結露，壓力損失比鋼管低20%-30%；同時采用快插式連接，安裝效率比傳統焊接高50%，后期維護時拆卸、改造也更便捷。其適用范圍廣泛，從汽車零部件加工到新能源電池生產車間均可使用，唯一不足是耐高壓性能稍弱，建議用于壓力≤1.0MPa的系統。

PVC/PPR塑料管：僅適合低壓、常溫、無油污的場景，如小型裝配車間的氣動工具供氣。這類管道成本極低，但耐高溫性能差（超過60℃易變形），且抗壓強度低，長期使用易老化開裂，存在安全隱患，不建議用于主力輸送管道或高溫工況。

（二）規格選型：按“流量-壓力-距離”計算管徑

管徑過小會導致氣流速度過快，沿程阻力增加，出現“末端設備壓力不足”的問題；管徑過大則會造成材料浪費與管道成本上升。正確的規格選型需遵循“流量優先、兼顧距離”的原則，具體步驟如下：

1. 計算總用氣量：統計車間所有氣動設備的額定耗氣量（單位：m³/min），并考慮1.2-1.5倍的富裕系數（應對設備同時啟動或后期擴容需求）。例如，某車間有10臺氣動扳手（每臺耗氣量0.3m³/min），則總用氣量=10×0.3×1.3（富裕系數）=3.9m³/min。

2. 確定經濟流速：壓縮空氣管道的經濟流速通常為8-12m/s（主管路）、10-15m/s（支管路），流速過高會增加阻力，過低則浪費管徑。主管路作為核心輸送通道，建議取較低流速（8-10m/s），確保壓力穩定；支管路距離短，可適當提高流速（12-15m/s）。

3. 通過公式計算管徑：利用管徑計算公式D=√(4Q/(πv×60))（其中D為管徑，單位：mm；Q為總用氣量，單位：m³/min；v為經濟流速，單位：m/s）。以上述案例為例，Q=3.9m³/min，v=10m/s，則D=√(4×3.9/(3.14×10×60))≈√(15.6/1884)≈√0.00828≈0.091m，即選擇DN100（管徑100mm）的主管路即可滿足需求。

二、管道布局：科學規劃路徑，最大化減少壓力損失

壓縮空氣管道的布局設計直接影響系統的壓力穩定性與運維便利性，不合理的布局（如彎路過多、管徑突變、坡度不當）會導致局部壓力損失超過10%，進而影響設備運行效率。企業需從“路徑規劃”“管徑漸變”“輔助設計”三個層面優化布局。

（一）路徑規劃：遵循“短、直、少彎”原則，避開干擾源

管道布局的核心目標是縮短輸送距離、減少局部阻力，同時避免與其他管線（如電纜、蒸汽管、水管）交叉干擾。具體需注意以下要點：

主管路沿墻或立柱敷設：主管路應盡量沿車間墻壁或立柱安裝，采用支架固定（支架間距：鋼管3-4m，鋁合金管2-3m），避免占用地面空間或影響設備搬運。同時，主管路需與墻面保持100-150mm的距離，方便后期檢修與清潔。

減少直角彎頭與三通：直角彎頭（90°）的局部阻力系數約為1.8，而45°彎頭的阻力系數僅為0.8，因此應盡量用45°彎頭替代直角彎頭；三通接頭需選擇“順?biāo)?rdquo;，避免氣流沖擊導致的壓力損失，若需分支管路，建議從主管路頂部或側面引出，而非底部（防止底部積水進入支管）。

避開高溫與潮濕區域：壓縮空氣管道若靠近蒸汽管、加熱爐等高溫設備，會導致管內空氣溫度升高，密度降低，影響輸送效率；若經過潮濕區域（如清洗車間），則易出現結露現象，導致管道銹蝕。因此，布局時需與高溫設備保持1m以上距離，潮濕區域的管道需包裹保溫層并設置排水閥。

（二）管徑漸變：避免“大管接小管”，采用錐形變徑

部分車間在布局時，為節省成本會直接將大管徑主管路與小管徑支管路對接，導致氣流在變徑處產生渦流，局部壓力損失增加5%-8%。正確的做法是采用“錐形變徑接頭”，使管徑從大到小緩慢過渡（變徑角度≤15°），確保氣流平穩。例如，DN100的主管路需連接DN50的支管路時，應選用DN100-DN50的錐形變徑接頭，而非直接焊接或螺紋連接。

此外，主管路的末端應設置“膨脹彎”（又稱補償器），應對管道因溫度變化（如夏季高溫、冬季低溫）產生的熱脹冷縮，避免管道變形或接口泄漏。膨脹彎的彎曲半徑應不小于管徑的3倍，例如DN100的管道，膨脹彎的彎曲半徑需≥300mm。

（三）輔助設計：合理設置排水點、排氣閥與檢修口

壓縮空氣在輸送過程中會因溫度下降產生冷凝水，若不及時排出，會導致管道銹蝕、氣動閥卡死、設備故障等問題。同時，管道系統需預留檢修空間，方便后期維護。具體輔助設計要點如下：

排水點設置：主管路應設置0.3%-0.5%的坡度（向排水方向傾斜），確保冷凝水向最低點匯集；在主管路的最低點、分支點、空壓機出口處，需安裝手動或自動排水閥（如浮球式排水閥、電子排水閥），排水閥的管徑應不小于DN20，避免堵塞。例如，某車間主管路長度為50m，從空壓機出口向末端傾斜，則末端比起點低50m×0.5%=0.25m，可在末端設置自動排水閥，定期排出冷凝水。

排氣閥設置：在管道系統的最高點（如車間二樓主管路、上升段管路頂部），需安裝排氣閥，用于管道初次通氣時排出管內空氣，避免形成氣阻；同時，排氣閥也可在檢修時用于釋放管內殘留壓力，確保施工安全。

檢修口預留：在主管路的每20-30m處、分支管路的起點，需設置法蘭接口或活接頭，作為檢修口。當管道出現泄漏或堵塞時，可通過檢修口快速拆卸、維修，無需整體拆除管道，大幅縮短停機時間。

三、安全規范：從安裝到驗收，全流程規避風險

壓縮空氣管道系統的工作壓力通常為0.6-1.0MPa，屬于承壓設備，若安裝過程中違反安全規范，可能引發管道爆裂、氣流噴射等安全事故，造成設備損壞或人員傷亡。企業需嚴格遵循“安裝規范”“壓力試驗”“后期維護”三大安全要求，確保系統安全運行。

（一）安裝過程：嚴格控制施工質量，避免違規操作

安裝階段的安全風險主要集中在焊接質量、連接強度、支架固定三個方面，具體規范如下：

焊接作業規范：無縫鋼管、不銹鋼管采用焊接連接時，需由持證焊工操作，焊接方式為氬弧焊（不銹鋼管）或電弧焊（無縫鋼管）。焊接完成后，需對焊縫進行外觀檢查（無裂紋、氣孔、咬邊），并進行水壓試驗（試驗壓力為工作壓力的1.5倍，保壓30分鐘無泄漏），防止焊縫泄漏。

連接強度要求：鋁合金管采用快插式連接時，需確保接頭與管道的配合間隙≤0.1mm，插入深度達到標記線（通常為管道直徑的1.5倍），并使用專用扳手?jǐn)Q緊；螺紋連接的管道（如PVC管），需在螺紋處纏繞生料帶（纏繞層數為5-7層），避免漏氣。

支架固定規范：管道支架需采用角鋼或槽鋼制作，與墻面、地面的連接需牢固（膨脹螺栓直徑≥12mm，嵌入深度≥80mm），嚴禁將支架固定在臨時結構（如腳手架、設備外殼）上。同時，支架與管道之間需加裝橡膠墊，避免管道與支架直接接觸產生振動噪音，橡膠墊的厚度應≥5mm，寬度與支架一致。

（二）壓力試驗：通氣前必須完成的“安全檢測”

管道安裝完成后，需進行壓力試驗與氣密性試驗，確保系統無泄漏、承壓能力達標。具體步驟如下：

1. 水壓試驗（適用于鋼管、不銹鋼管）：向管道內注入清水，排出空氣后，用試壓泵緩慢升壓至試驗壓力（工作壓力的1.5倍），保壓30分鐘。若壓力下降≤0.05MPa，且焊縫、接口無滲漏，則水壓試驗合格。

2. 氣密性試驗（適用于所有材質管道）：水壓試驗合格后，將管道內的水排空，通入壓縮空氣，升壓至工作壓力，關閉空壓機，保壓24小時。若壓力下降≤工作壓力的5%，且用肥皂水涂抹焊縫、接口處無氣泡，則氣密性試驗合格。

3. 吹掃清潔：壓力試驗合格后，需用壓縮空氣對管道進行吹掃（流速≥20m/s），清除管內的焊渣、鐵屑、灰塵等雜質，避免雜質進入氣動設備導致故障。吹掃時間不少于30分鐘，直至排氣口處的白布無雜質為止。

（三）后期維護：定期檢查與保養，延長系統壽命

管道系統的后期維護是保障安全運行的關鍵，企業需建立定期維護制度，重點關注以下內容：

日常檢查：每日檢查管道接口、閥門、排水閥是否泄漏（用肥皂水涂抹檢查），若發現泄漏，需及時更換密封件或接頭；檢查壓力表讀數是否正常（波動范圍應≤±0.05MPa），若壓力異常，需排查是否存在堵塞或泄漏。

定期保養：每季度對管道支架進行檢查，緊固松動的螺栓，更換老化的橡膠墊；每半年對自動排水閥進行清洗，清除內部雜質，確保排水通暢；每年對管道內壁進行檢查（通過檢修口），若發現銹蝕，需進行酸洗除銹或更換管道（不銹鋼管、鋁合金管可適當延長檢查周期至2年）。

安全防護：在管道穿越人員通道、設備操作區的位置，需安裝防護套管（如鍍鋅鋼管）或防護欄，避免管道意外墜落傷人；管道上需張貼“高壓危險”“禁止碰撞”等警示標識，提醒人員注意安全。

四、案例分析：某汽車零部件車間的管道優化實踐

某汽車零部件車間原有壓縮空氣管道系統運行5年后，出現末端設備壓力不足（工作壓力僅0.4MPa，低于額定要求0.6MPa）、能耗增加（空壓機加載時間比初期增加30%）的問題。通過現場調研發現，該車間存在三大問題：一是主管路材質為無縫鋼管，內壁銹蝕嚴重，導致沿程阻力增加；二是布局不合理，直角彎頭多達12個，局部壓力損失過大；三是未設置排水閥，管內冷凝水淤積，堵塞支管。

針對上述問題，企業采取了以下優化措施：

1. 材質更換：將主管路（DN100）、支管路（DN50）全部更換為鋁合金管，采用快插式連接，內壁光滑無銹蝕，沿程阻力降低25%。

2. 布局優化：重新規劃主管路路徑，將直角彎頭減少至3個（其余替換為45°彎頭），并采用錐形變徑接頭連接主管與支管，局部壓力損失降低60%。

3. 輔助改造：在主管路最低點、分支點安裝自動排水閥（共4個），在最高點安裝排氣閥（2個），并設置0.5%的坡度，確保冷凝水及時排出。

優化后，該車間壓縮空氣系統的末端壓力穩定在0.65MPa，滿足設備需求；空壓機加載時間減少20%，每年節省電費約8萬元；同時，鋁合金管的快插式連接使后期維護效率提升50%，大幅降低了運維成本。

結語

車間壓縮空氣管道的安裝是一項“系統工程”，選型、布局、安全規范三者相輔相成，任何一個環節的疏漏都可能導致系統效率下降、安全風險增加。企業在規劃管道系統時，需結合自身工況（如行業特性、設備需求、預算成本），選擇適配的材質與規格，科學規劃布局路徑，并嚴格遵循安全規范，從源頭提升系統效率，降低能耗與運維成本。未來，隨著鋁合金管、不銹鋼管等新型材料的普及，以及智能化排水閥、壓力監控系統的應用，壓縮空氣管道系統將向“高效化、智能化、低能耗”方向發展，為工業生產提供更穩定的能源支持。
